Dolgozzunk tovább a Fatérképes vizualizációt tartalmazó lapon! Amikor a különböző diagramokon rámutatunk egy-egy adatpontra, akkor automatikusan megjelenik az adott részre vonatkozó elemleírás. Ez valamilyen szinten módosítható, ha a Vizualizáció létrehozása panel alján az Elemleírásokhoz beteszünk plusz mezőket. Például az első diagram esetén egészítsük ki az elemleírást úgy, hogy az eladott mennyiséget is mutassa. Ehhez egyszerűen tegyük ide ezeket a mezőket mindkét Rendelés táblából.

Ezen kívül viszont készíthetünk teljesen egyedi elemleírást is, nézzük hogyan! Fókuszáljunk most a Fatérképre! Ha itt rámutatunk egy adott téglalapra, akkor az elemleírásban megjelenik a megye és a fizetendő összeg. A cél a következő. Ha rámutatunk egy adott téglalapra, akkor jelenjen meg egy sávdiagram, ami a fizetendő összeget városonkénti bontásban jeleníti meg.

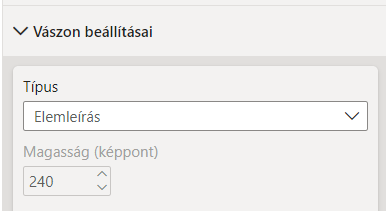

Kezdjünk hozzá a feladathoz. Szúrjunk be egy új lapot, a neve legyen Fatérkép-elemleírás. Szükségünk lesz a lap tulajdonságait, illetve beállításait tartalmazó Formátum panelre. Kattintsunk a lap közepén az egér jobb gombjával bárhol és a megjelenő menüből válasszuk a Vászon formázása opciót! A Vászon beállításai résznél a Típust állítsuk át Elemleírásra! Ettől a mérete jóval kisebb lesz. Ez egyébként módosítható, de nem célszerű nagyobbra venni, mert az elemleírás nem lehet túl nagy. A munkaterület nagyítását viszont feljebb vehetjük, hogy kényelmesebb legyen a vizualizáció szerkesztése.

Szúrjunk be egy Fürtözött sávdiagramot. Az Y tengelyre tegyük be a Város mezőt, az X tengelyre pedig a fizetendő összegeket a két Rendeléses táblából. Formázzuk meg úgy a diagramot, hogy ezen a kis területen is nagyjából jól látszódjon. Kapcsoljuk ki a diagram és a tengelyek címét. A jelmagyarázatot tegyük alulra és annak se legyen címe. Ha a diagramot megformáztuk, akkor már csak azt kell beállítani, hogy a fatérképhez a program ezt a lapot használja elemleírásként.

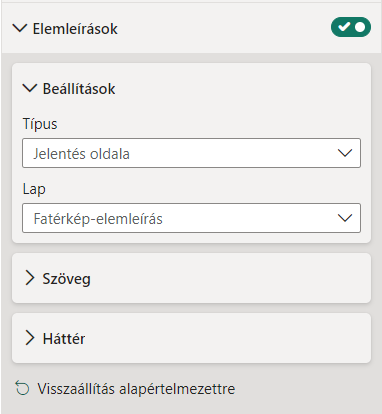

Térjünk vissza a Fatérképünkhöz. Itt a nagyítás mértékét visszavehetjük 80%-ra. Jelöljük ki a diagramot és a Formátum panelen a Tulajdonságok fülön keressük meg az Elemleírások részt. A Beállításoknál a Típus listából válasszuk ki először a Jelentés oldala elemet, majd a Lap listából annak a lapnak a nevét, ahová az elemleírásként szolgáló sávdiagramot létrehoztuk. Tulajdonképpen készen vagyunk, próbáljuk ki, hogy működik-e a beállítás.

Láthatjuk, hogy minden rendben van. A sávdiagram mindig aszerint lesz szűrve, amelyik megye téglalapjára éppen rámutatunk a Fatérképen.
